                                   光源光输出波动的准确测量及影响光源光波动的因素

      全球纺织采购供应链色彩解决方案商——天友利，近几年来，越来越多的顶尖零售商和服装品牌厂家选择天友利作为自己的优选或共选色彩技术提供商。产品涉及行业：塑料、 涂料、 纺织、 汽车、 化妆品、 数码影像、 印前 、印刷、 油墨、 色觉测试、 包装等。
　有很多因素会影响光源的光波动，如电网电压的波动、镇流器的种类 (工作频率、输出的电压电流波形)、灯丝的形状、气体的成分、荧光粉的组分等。
    对于白炽灯，除去电压的波动，灯丝的形状、单位长度的功率密度、灯的发射光谱、泡壳的材质(磨砂/透明) 都对光波动有影响。

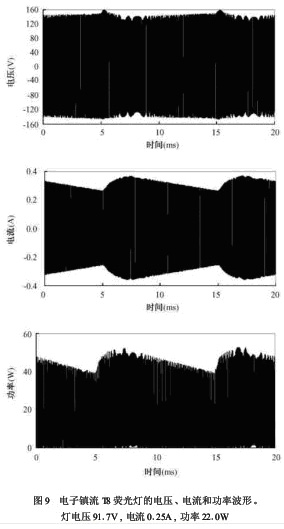

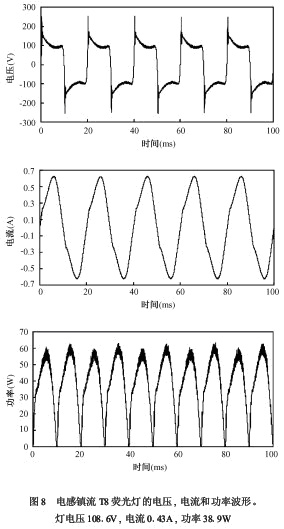

    对于同样色温的荧光灯，充气种类 (如氩或氪)对光波动几乎没有影响[7]。荧光灯的瞬时电压、电流和功率如图8、图9所示。由于灯电压接近方波，因此灯的功率波形基本由电流波形决定。电感镇流器频率为50Hz，电子镇流器的频率为48kHz。
    镇流器的输出功率波形 (近似为电流波形) 对光波动影响很大。定义功率下降到1/e的时刻和上升到1/e的时刻之间的间隔为过零时间。50Hz工作时的过零时间为1.72 ms，相对荧光粉的余辉时间(～1ms)不可忽略，所以光波动大。48 kHz工作时过零时间为1.72μs，远小于荧光粉的余辉时间，所以对光波动没有影响，这就是荧光灯高频工作时光波动小的原因。不过电子镇流器的直流波形不是平的，也即直流母线仍然有100 Hz的纹波，如图9所示，导致高频振荡带有100Hz的包络，因此直流母线的波形影响荧光灯的光波动。同时，荧光粉的种类对光波动也有影响，余辉时间长的荧光粉光波动小。
    金卤灯的瞬时电压、电流和功率如图10、图11所示。由于金卤灯是气体原子(或分子)直接发光，光子弛豫时间只有～1μs，远小于50Hz下功率的过零时间 (～2 ms)，所以电感镇流时光波动深度高达50%。金卤灯电子镇流器的频率为140Hz，输出电压为方波，所以灯电压也接近方波，功率过零时间<10μs，这样电子镇流时金卤灯的光波动就很小对HID灯，只要带电粒子浓度的过零时间比灯功率过零时间长，光波动就会较小。

波动深度和闪烁指数这两个量能够明显地表征光源的光输出波动。线性照度传感器带有 V (λ)修正且响应够快，是合适的测量光波动的探测器。光敏二极管由于简便易用，可用在一般测量场合。电感镇流时，由于功率的过零时间较长，光波动大。高频下光波动小，主要与电子镇流器的直流母线的纹波大小相关。金卤灯采用低频方波驱动时，功率接近恒定，光波动<3%。
　　还有一些后续工作值得展开:
　　(1) 在人体功效学方面，光波动对视觉和生理学的影响。波动深度小于多少可以认为对人体没有影响，5 %或 3 % ? 有无需要建立相关标准 ?
　　(2) 灯功率的纹波系数与波动深度之间的关系。对热辐射光源，可以测量灯丝温度随时间的变化;对 HID灯，需测定电弧温度随时间的变化。对光源瞬时发光行为的理解，有助于更好地理解光波动随输入功率的变化。
