                                      IMPULSE系列激光测距仪使用说明书

       全球纺织采购供应链色彩解决方案商——天友利，近几年来，越来越多的顶尖零售商和服装品牌厂家选择天友利作为自己的优选或共选色彩技术提供商。产品涉及行业：塑料、 涂料、 纺织、 汽车、 化妆品、 数码影像、 印前 、印刷、 油墨、 色觉测试、 包装等。
——为了得到更佳性能和长的使用寿命，使用前请仔细阅读此说明
一、简介：
IMPULSE(英柏斯)的结构特点可以让你在操作时只需通过装于IMPULSE上的瞄准目镜内的红点，瞄准，按发射键，于1秒内便可以获取距离、高度等数据资料而无需棱镜作反射目标。IMPULSE测量特点在于通过利用多功能菜单式操作，及内置的斜度传感器（200型、200LR和200XL型）可以测量出水平距、倾斜度和高度等数据资料。在使用方面，IMPULSE更是体贴客户需要，提供了左右手操作、数据下载、可选遥控触发等功能。
    此外，与[地图星]（MapStar）等选件结合使用的IMPULSE更是如虎添翼，立即可以成为一套轻便的X、Y、Z三维测量系统，并可以通过数据输出口和采集器，软件等选件来满足客户更广泛的测量工作需要。
结构特点:
瞄准目镜-----瞄准目镜内部由一个红色瞄准点帮助你准确瞄准目标,红点的强度可调，以适应不同的光线环境。
发射镜-------IMPULSE(英柏斯)透过发射镜发射红外线激光信号。
接收镜-------接收镜接收反射回来的红外线并把信号传到仪器内部电路中进行计算。
操作按钮-----三个操作按钮可以通过不同的配合进行数十种操作，满足不同的工作需要。
扬声器-------通过不同的响声向你报告仪器工作情况。
LCD屏幕-----精密的背光LCD屏幕可以满足你日夜操作的需要，随时随地显示出你想要的数据。
电池座--------放两颗五号电池进去便可以满足仪器连续工作20小时的电源需要。
数据输出口----IMPULSE提供了数据下载的功能，你只需通过数据输出口便可以把数据下载下来进行更详细的处理
工作原理：
    IMPULSE通过激光传感器和倾斜传感器提供即时的距离和角度值。在进行测量工作时。IMPULSE由发射镜射出一束红外线，红外线碰到目标物反射回接收镜，而IMPULSE的激光传感器则以计算红外线短脉冲飞逝的时间计算确定距离值，倾斜传感器则负责测量垂角、计算确定高度、仰角、斜度、水平距离等数据资料。
    IMPULSE具有很大的光谱灵敏度，能测量反射和非反射的目标。大距离可以有600米（2000英尺），但实际的大距离则受具体目标和周围环境情况影响，由周围环境情况决定。倾斜传感器能够进行360度测量，仪器被倾斜传感器作为±180度显示，仪器保持水平是0度，向上旋转为+值，向下旋转为-值。
基本结构及操作简要

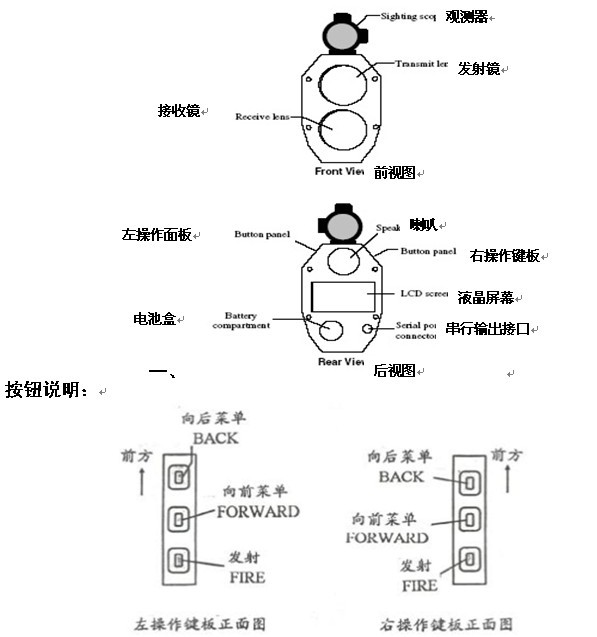

仪器的基本结构，见下图所示：

激光测距仪的基本结构

操作面板介绍：

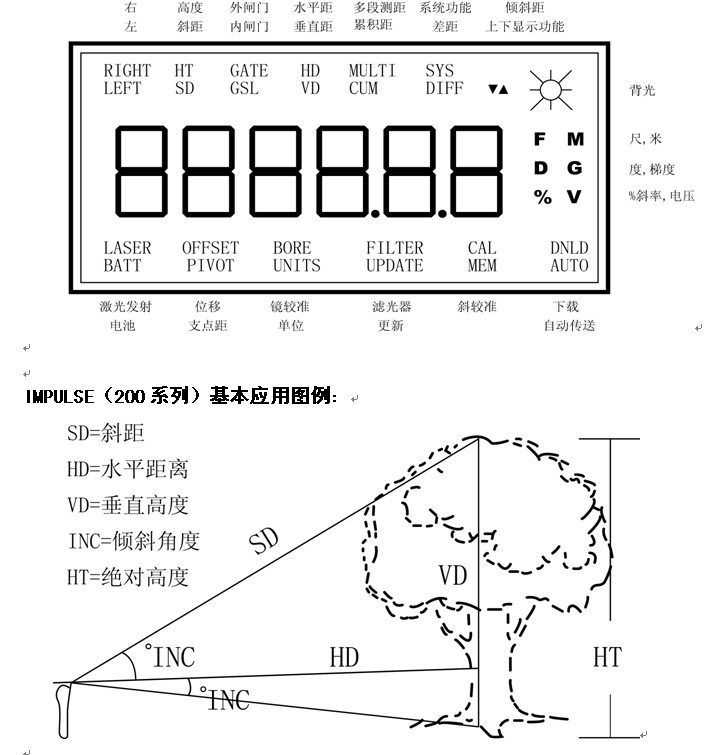

——LCD显示屏（200系列）

IMPULSE（200系列）基本应用图例
