                                         LED背光源和LCD液晶背光源的光亮度、色度光谱分析
    概要：LCD 液晶背光源(Back Light)目前按光源类型分主要有EL、CCFL 及LED 三种背光源。LCD 本身并不发光，而是靠位于其下方的背光模组提供光源。通过控制LCD 上的像素，形成不同色彩、不同亮度、不同灰度的彩色图像。可见，背光模组是LCD的重要组成部件之一。

     目前，LCD 液晶屏、LED 显示屏广泛应用在户外广告、景观照明、室内装饰、液晶电视、交通指示、笔记本显示等领域，背光源的发光特性、色度参数、光度参数越来越受到国际社会的关注，因为它是衡量背光源的重要指标。为了得到高效能、高亮度的背光源，对其色度参数和光度参数测试显得更为重要，衡量背光源重要的参数就是光亮度(Cd/m2)，同时在背光源企业的品质检测中对背光源的色度、主波长、光谱、色纯度也显得同样重要。

      传统的光亮度计以日本东光公司 BM-7 光亮度计为例，只能实现对光亮度和色度的测试。荷兰Avantes 公司的AvaSpec-2048 光亮度计不仅能实现对亮度的测试，而且还实现对LED 背光源的主波长、光谱、色纯度、FWHM 等光度参数的测试。对于LED 背光源，LED不是完全单色光，但LED 的主波长、色纯度、FWHM 线宽也是一项重要参数，因为纯度越高，线宽越窄，其单色性越好，对人眼的响应就越明显，说明LED 背光源发光特性也越好。下面是Avantes 公司的AvaSpec-2048 光亮度计与日本东光BM-7 测试项目对比：

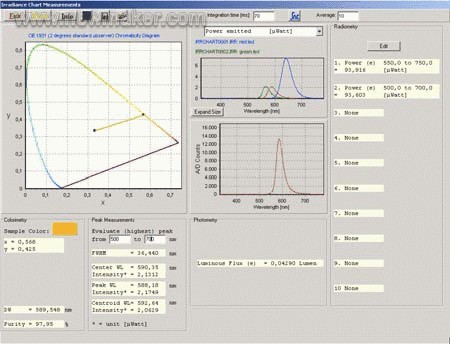

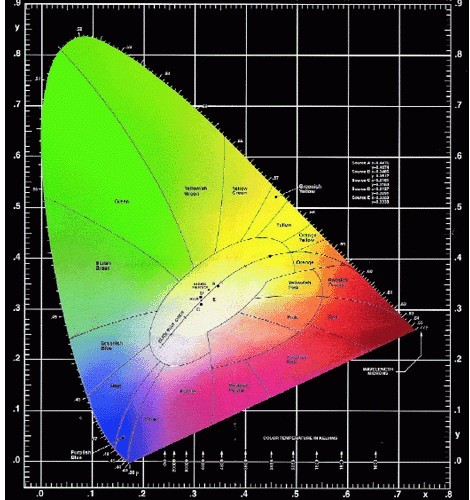

      LED 背光源是一个光辐射现象，对光亮度测量采用只需要在系统中搭配光亮度测试相关配件，如光斑光学组件(直径是3,5,10mm)，也可根据用户要求定制光斑组件的大小,采用专用的光亮度软件，可以实现对不同点光亮度值测试，可以在线计算多个点光亮度平均值和标准偏差值，并且在软件里可以设置光亮度的阈值，在品质检测中，可以提示背光源光亮度值检验的范围标准。同时Avantes 公司的AvaSpec-2048 光亮度计通过AvaSoft-IRRAD 辐射测量软件还可以对背光源光进行光度学、色度学和辐射度学参数的分析，背光源较关注的参数的主波长、色纯度、光谱等，如: 光强度（单位为Candela）、辐射量（μWatt/cm2, μJoule/cm2，μWatt 或μJoule）、光度量（Lux 或 Lumen）、色坐标X, Y, Z, x, y, z, u, v 和色温等十多个参数， 例如：主波长、、中心波长、峰值波长等。

?
