孟塞尔色立体——明度、色调、彩度

2024-08-09

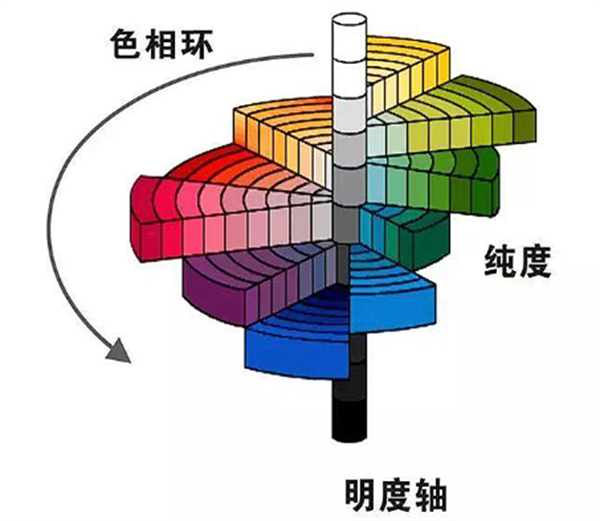

孟塞尔色立体由孟塞尔明度值、色调和彩度组成。以下是详细介绍。

孟塞尔明度值V

孟塞尔色立体的中心轴，代表从底部的黑色到顶部白色的白黑系列中性色的明度值等级，称为孟塞尔明度V。孟塞尔明度由0至10共分11个等级，每一个等级的明度值都对应于在日光下颜色样卡的一定亮度因数，将亮度因数Y为“102%”的理想白色定为明度值“10”，而亮度因数为“0”的理想黑色定为“0”。实际应用中只用到1~9级，所以在《孟塞尔颜色图册》中只给出明度值从1.75（Y=2.5%）到 9.5（Y=90%）各级中性颜色样卡。彩色的（非灰色）明度值在颜色立体中以离开基底平面的高度代表，并用与其相等明度的灰色来度量。

孟塞尔彩度C

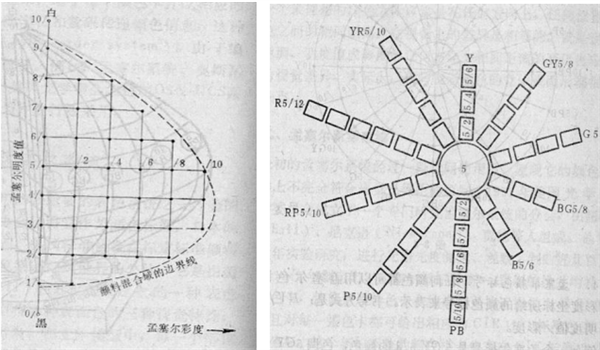

颜色的饱和度在孟塞尔立体中以离开中央轴的距离来代表，称为孟塞尔彩度C，表示离相同孟塞尔明度中性灰色的程度。彩度被分成若干视觉上相等的等级，中央轴上中性色的彩度为“0”，离开中央轴愈远彩度愈大。在《孟塞尔颜色图册》中以每两个彩度等级为间隔制出颜色样卡，各种颜色的最大彩度并不相同，最饱和颜色彩度可达到20。上图为给出色立体的某一垂直截面和图给出V=5时色立体的水平截面。

孟塞尔色调H

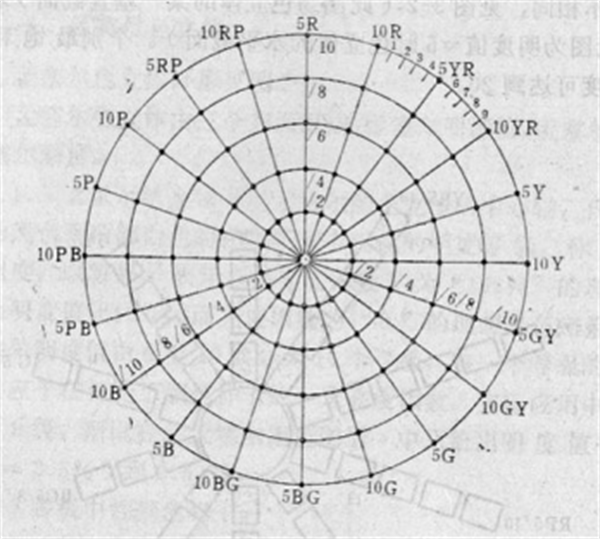

颜色的色调H用围绕孟塞尔立体中央轴的角位置来代表。孟塞尔立体水平剖面上以中心轴为中心，将圆周分为相等的10个部分（如图5-33），五个主要色调红（R）、黄（Y）、绿（G）、蓝（B）、紫（P）和五个中间色调黄红（YR）、绿黄（GY）、蓝绿（BG）、紫蓝（PB）、红紫（RP）。每一种色调再细分成10等级，从1到10，并规定每种主要色调和中间色调的标号为5。孟塞尔色调有100种。在《孟

塞尔颜色图册》中一般给出每种色调的2.5，5，7.5，10四个等级，全图册包括40 种色调的颜色卡片。

孟塞尔颜色标号

任何颜色都可用孟塞尔色调、明度、彩度坐标给出颜色的标号，书写方式是：HV/C=色调、明度值/彩度。例如，孟塞尔标号是5GY 6/8的颜色，色调 5GY说明颜色是中间色调黄绿色，明度6说明颜色为中等亮度，彩度8说明颜色为较饱和的黄绿色。对于非彩色的白黑系列中性色用N表示，书写方式为NV/=中性色、明度值/。N的后面只给出明度值，斜线后面不写彩度值。例如，明度值为4的中性灰色，写为N4/。通常，对于彩度低于/0.3的黑、灰、白色标为中性色。如果需要对彩度低于/0.3的中性色作精确的标定，则写为：NV/（H，C）=中性色明度值/（色调，彩度）。此时只用5种主要色调和5种中间色调中的一种而不再细致区分。例如，对一个略带黄色的浅灰色写成N8/（Y，0.2）。

在《孟塞尔颜色图册》中，色立体的垂直剖面内的颜色样品列入图册的一页。每页包括同一色调的不同明度值和不同彩度的颜色卡片。

一个最理想的颜色立体应该在任何方向上，任何位置上，各颜色之间具有相同距离，在视觉上差异是相等的。即无论在色调、明度值或彩度的任何方向上相同距离的变化应代表相同的视觉差异。但实际任何表示颜色的立体或图形都很难满足这一要求。
