透过涂层测量要使用一个专利软件来确定在涂层中一个往返行程代表的时间间隔。该时间间隔用于计算和显示涂层厚度，并且通过从总测量值中减去该时间间隔，仪器也能计算和显示金属底层厚度。
上述每一种技术都有优点和缺点，对一个特定的应用都应该考虑选择哪一种方法更好：
能测量多种金属厚度，具代表性的，在钢中能从1mm到50mm
只需要一个回波
在点蚀情况能更精确地测量剩余地小厚度
涂层薄为0.125mm
涂层表面应当比较光滑
需要使用2种特定探头中地一个
更高表面温度大约为50℃或125℉
使用37DL,MG2-XT和MG2-DL仪器和适当的探头，来激活和使用涂层测量的步骤在各自的仪器操作手册中都有详细的描述。必要时，请参照仪器操作手册推荐的速度校准、增益和空白区优化的规程。
透过涂层：用D7906-SM和D7908探头和透过涂层特性可以测量0.12mm或更厚的涂层。如果测量带涂层的钢但涂层厚度值不显示，涂层厚度低于涂层功能的小厚度可读能力或者在其他方面不能被该功能解决。在这种情况，涂层厚度将加到钢的厚度上而产生误差。你可以试着用回波－回波测量功能，也可能需要把涂层去掉。
在透过涂层模式下可测量的金属厚度大约从1mm到50mm，取决于金属的声学特性和内表面条件。

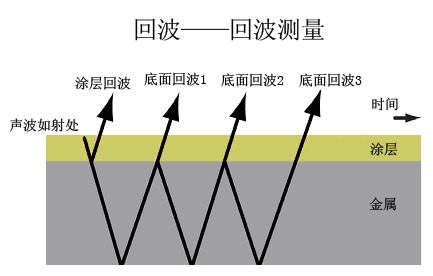

回波－回波：在回波－回波模式，厚度范围取决于探头的选择和使用的仪器类型，以及被测金属的声学特性和表面状况。由于定义回波--回波测量需要至少存在两个底面回波，在某些极端的情况下，包括严重腐蚀、非常粗糙的表面、高度散射或高度衰减的材料，它们不支持第二个多次底面回波，此时回波--回波将无法工作。在这种情况下，如果可能的话应该使用涂层测量。
回波－回波测量优点：
可使用多种普通探头工作
常能穿透粗糙表面涂层工作
用适当的探头能在接近500℃或930℉的高温时工作
回波－回波测量缺点：
需要多次底面回波，在严重腐蚀的金属中可能不存在多次底面回波
厚度范围比透过涂层测量限制更多
使用37DL仪器，在钢中的回波－回波厚度测量范围如下：
