电子镇流器和超静荧光灯镇流器的差别

2010-11-30

                                               电子镇流器和超静荧光灯镇流器的差别

电子镇流器工作原理
    电子镇流器（Electricalballast），是镇流器的一种，是指采用电子技术驱动电光源，使之产生所需照明的电子设备。与之对应的是电感式镇流器(或镇流器)。现代日光灯越来越多的使用电子镇流器，轻便小巧，甚至可以将电子镇流器与灯管等集成在一起，同时，电子镇流器通常可以兼具起辉器功能，故此又可省去单独的起辉器。电子镇流器还可以具有更多功能，比如可以通过提高电流频率或者电流波形(如变成方波)改善或消除日光灯的闪烁现象；也可通过电源逆变过程使得日光灯可以使用直流电源。
    电子镇流器的工作原理　由于气体放电灯（如荧光灯、霓虹灯、金卤灯等）是一种具有如图1所示V-I特性的负阻性电光源，即为负值，从图1可以看出，当灯电流上升时，灯管的工作电压下降，但是供电电压不会下降，多出的这点电压加到灯管后会使灯电流进一步上升，如此循环，烧坏灯管或灯管熄灭，所以要使灯管正常工作，应配以如图2所示的镇流元件，用以限制和稳定灯电流。这个限流装置叫做镇流器。目前气体放电灯常用的镇流器有两种：电感式镇流器和高频交流电子镇流器。由于电感式镇流器工作在工频市电频率，体积大、笨重，还需消耗大量铜和硅钢等金属材料，散热困难、工作效率低、灯发光有频闪，所以现在一些电光源界的科技工作者纷纷寻找新的镇流方法，而高频交流电子镇流器就是一种有效方法。

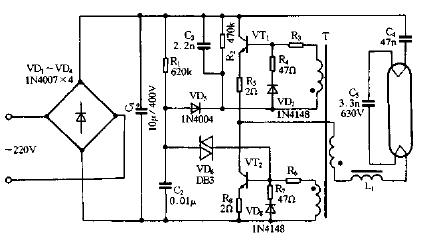

电子镇流器工作原理图

超静荧光灯镇流器工作原理

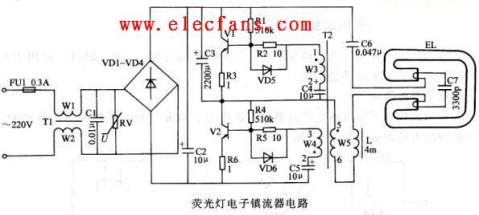

     荧光灯电子镇流器电路是由电源电路、高频振荡器和LC串联输出电路组成。电路中，电源电路由熔断器FU、电子滤波变压器T1、电容器C1、C2、压敏电阻器RV和整流二极管VD1 - VD4组成；高频振荡器电路由晶体管V1、V2,二极管VD5、V D6、电阻器R1一R6、电容器C3一C5和高频变压器TZ组成；LC串联输出电路由限流电感器L、电容器C6、C7和荧光灯管EL组成。接通电源，交流220V电压经T1和C1高频滤波、VD1一VD4整流及C2平滑滤波后，为高频振荡器提供300V左右的直流工作电压。在刚接通电源的瞬间，V1和V2中某只晶体管优先导通，在高频变压器T2的藕合和反馈作用下，V1和V2交替导通与截止，使高频振荡电路进人自激振荡状态，并通过L和C6为EL提供启辉电压。当C7两端电压达到EL的放电电压时，EL启辉点亮。

荧光灯电子镇流器电路图
