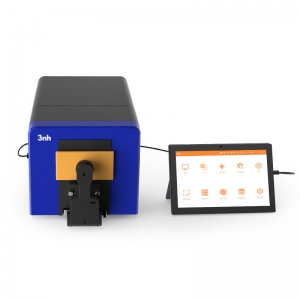

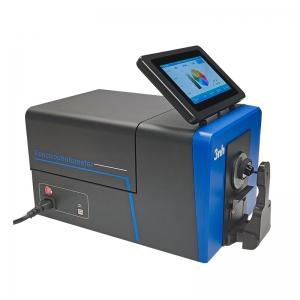

台式分光测色仪TS8503

台式分光测色仪TS8503是3nh运用自主核心技术研发升级的一款高精度测色仪，适用于各种不透明、透明、半透明和荧光样品的多样化色彩管理，在塑胶电子、化工涂料、油墨印刷、纺织印染、汽车电子、医疗分析、化妆品和食品分析等行业及科研机构、实验室药品分析等领域均有广泛应用。



台式分光测色仪TS8503特点

1、高性能双阵列图像感应器

采用高灵敏度的双阵列CMOS图像感应器，在较宽的光谱响应范围内可实现高精度和高重复性的测量。

2、测量功能全面

采用了国际上适用范围广泛的D/8和D/0双光路结构，支持SCI/SCE（包含镜面反射/不包含镜面反射）测量，支持反射/透射测量，适用于各种不透明、透明、半透明和荧光样品的多样化色彩管理。

3、组合LED光源+UV光源

采用组合全光谱LED光源+UV光源，覆盖360～780nm的波长范围，包含UV,400nm截止光源，420nm截止光源，460nm截止光源,有充足的光谱分布，测试UV更专业，显著提升测量的可靠性。

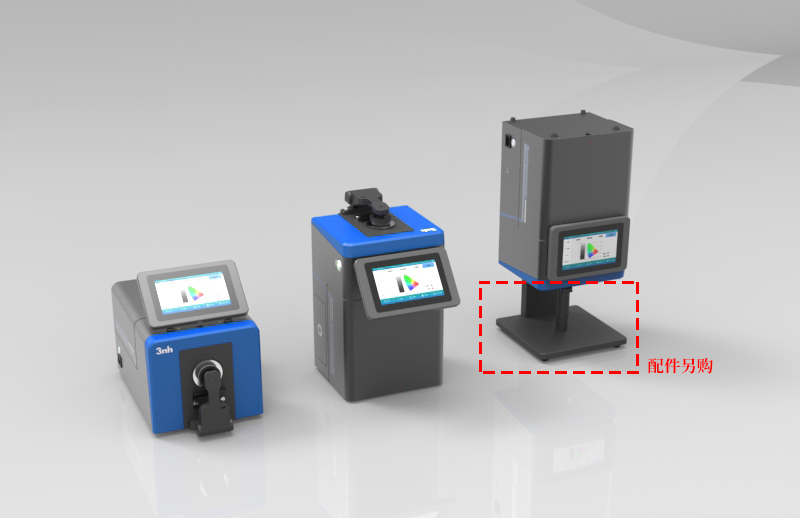

4、多姿态测量

支持侧面测量、朝上测量、朝下测量（选配倒立支架）等多姿态放置测量，极大地提升了测量的便捷性与灵活性。

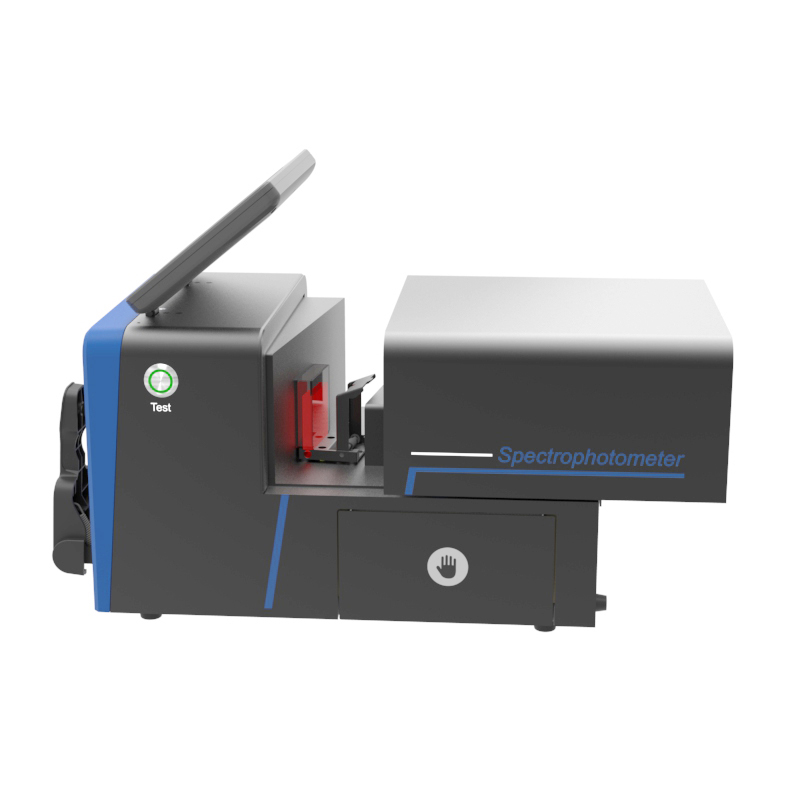

5、敞开式透射仓

配置敞开式透射仓，适应更多样品检测需求，即使是大尺寸样品，也能轻松测量。

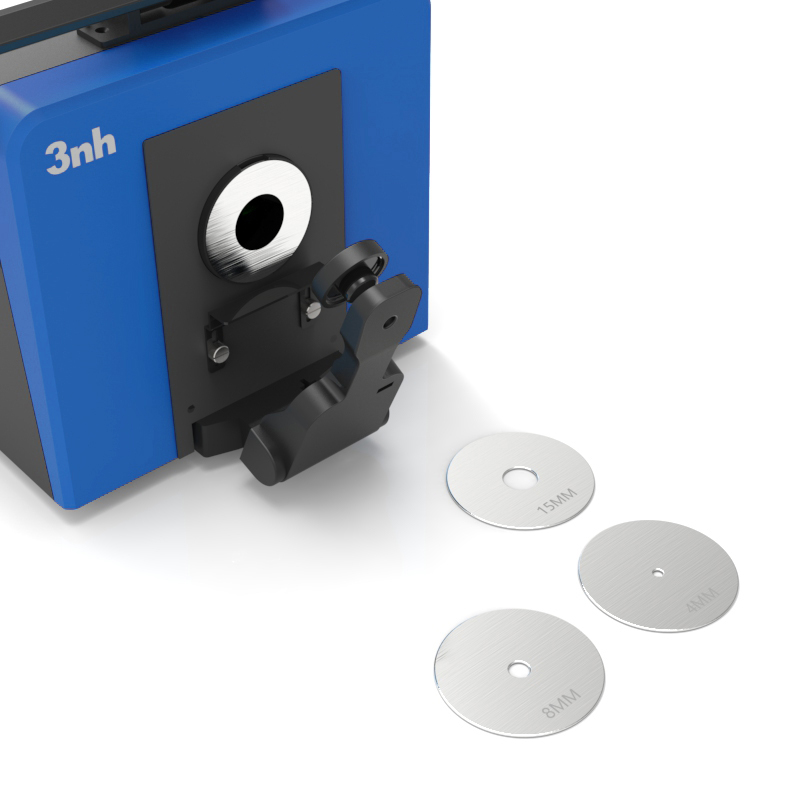

6、口径切换自动识别

配备25.4mm/15mm/8mm/4mm四种口径，用户可根据需要自行配置口径和透镜位置，兼顾特殊测量需求，智能方便。

7、色度指标丰富

除了常用的颜色指标测量外，还可以提供雾度、透过率、石油色标（ASTM D1500）、黄度、白度、铂钴指数、Gardner指数、Saybolt指数、黑度、色调等色度指标，满足多样化行业需求。

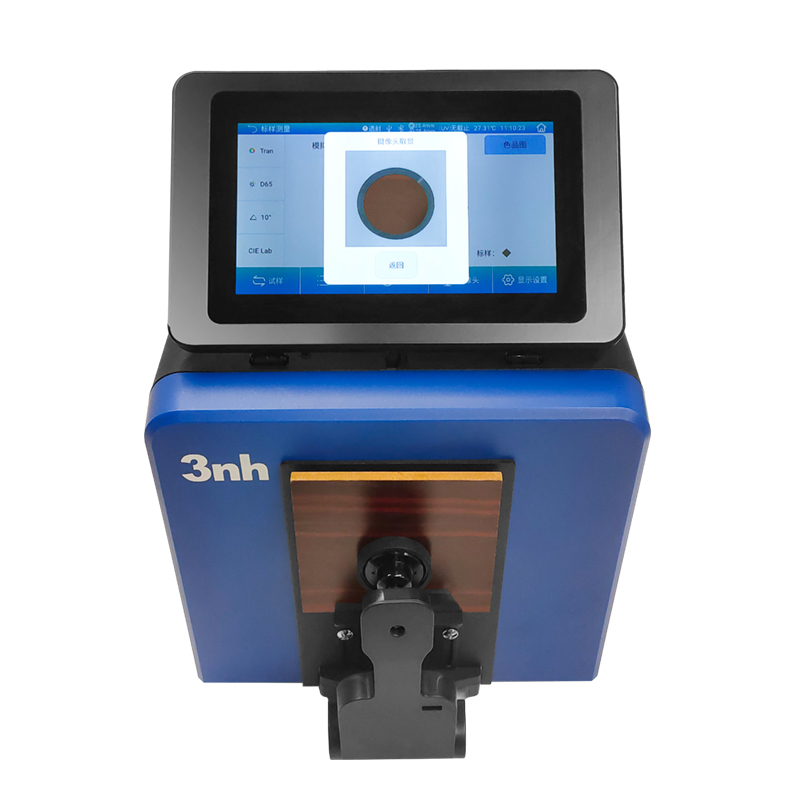

8、摄像头实时取景

内置摄像头实时取景定位，通过摄像头实时取景，能精准判断出物体被测部位是否为

目标中心，提高了测量效率和准确性。

9、优秀的重复性和台间差

重复性ΔE*ab≤0.018，台间差ΔE*ab≤0.24，保证多台设备测量数据的一致性，方便合作伙伴之间样品数据传递。

10、独立光源探测器

仪器采用独立光源探测器，可时刻监控光源变化，确保光源可靠的同时保证测试数据的可靠性。

11、严谨务实的人性化设计

采用阻尼夹手保护被测样品，弹合抽屉方便配件或者小样品的收纳。

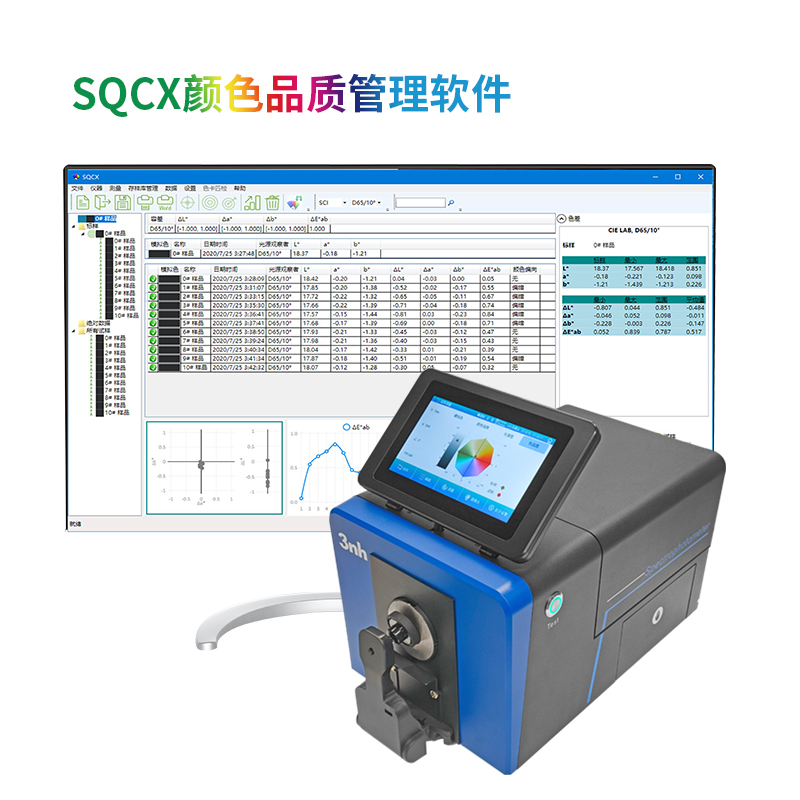

12、搭配颜色管理软件，实现多样扩展功能

搭配SQCX品质管理软件，适用于各个行业的品质监控和颜色数据管理。将用户的颜色管理数据化，可以比较颜色差别、生成测试报告、提供多种色空间测量数据、定制化客户的颜色管理工作。



台式分光测色仪TS8503技术参数



产品型号	TS8503（LED光源）
照明方式	反射：D/8（漫射照明，8°方向接收）; SCI/SCE测量;包括UV/排除UV测量； 透射：D/0（漫射照明，0°方向接收）； SCI/SCE测量;包括UV/排除UV测量； 雾度(ASTM D1003); 符合标准CIE No.15，GB/T 3978,GB 2893,GB/T 18833,ISO7724/1,ASTM E1164,DIN5033 Teil7,JIS Z8722 条件C
特性	1.塑胶电子、油漆油墨、纺织服装印染、印刷等行业等广泛应用。 2.10.5吋独立可旋转平板电脑，64G存储空间，摄像头实时取景。 3.仪器可侧面测量、朝上测量、朝下测量（使用配件）等多姿态放置测量。 4.敞开式透射仓，可测试厚度54mm透射样品。 5.自动温湿度补偿功能。
积分球尺寸	Φ154mm
照明光源	360~780nm组合LED光源，包含UV,400nm截止光源，420nm截止光源，460nm截止光源
分光方式	凹面光栅
感应器	256像元双阵列CMOS图像感应器
测量波长范围	360~780nm
波长间隔	10nm
半带宽	5nm
反射率测定范围	0~200%
反射率分辨率	0.01
测量口径	反射： XLAV Φ25.4mm/Φ30mm   LAVΦ15mm/Φ18mm   MAVΦ8mm/Φ10mm   SAVΦ4mm/Φ6mm   透射： Φ25.4mm(样品高度与厚度不限制,厚度≤54mm) 备注： 1.切换口径自动识别 2.客户可根据需要自行配置口径和透镜位置
含光方式	反射SCI/SCE，透射SCI/SCE
颜色空间	CIE LAB,XYZ,Yxy,LCh,CIE LUV,Musell,s-RGB,HunterLab,βxy,DIN Lab99
色差公式	ΔE*ab,ΔE*uv,ΔE*94,ΔE*cmc(2:1),ΔE*cmc(1:1),ΔE*00, DINΔE99,ΔE(Hunter) ，ΔE*CH，555色调分类
其它色度指标	WI(ASTM E313，CIE/ISO,AATCC,Hunter，Taube,Berger Stensby)， YI(ASTM D1925，ASTM 313),ISO亮度,R457， 同色异谱指数Mt， 沾色牢度,变色牢度,力份,遮盖度， APHA/Hazen/Pt-Co（铂钴指数），Gardner(加德纳指数) 雾度透过率(ASTM D1003)，Saybolt（塞伯特指数）,ASTM D1500色标，8度光泽度,555色调分类，黑度（My,dM）,色密度CMYK(A,T,E,M),Tint，色密度（部分功能功能通过上位机实现）
观察者角度	2°/10°
观测光源	D65,A,C,D50,D55,D75, F1,F2,F3,F4,F5,F6,F7,F8 ,F9,F10,F11,F12,CWF,DLF,TL83,TL84,TPL5,U30,B,U35,NBF,ID50,ID65,LED-B1,LED-B2,LED-B3,LED-B4,LED-B5,LED-BH1,LED-RGB1,LED-V1,LED-V2,LED-C2,LED-C3,LED-C5,可定制光源(共计41种光源,部分通过上位机实现)
显示	光谱图/数据，样品色度值，色差值/图，色品图，颜色仿真，合格/不合格结果，颜色偏向，色彩评估，雾度，液体色度
测量时间	约2.0s（同时测试SCI/SCE 约4s）
重复性	反射色度值：Φ25.4mm/SCI,ΔE*ab 0.018以内（仪器预热校正后,以间隔5s测量白板30次平均标准偏差） 光谱反射/透过率：≤0.1%
台间差	Φ25.4mm/SCI,ΔE*ab 0.24以内（BCRA系列Ⅱ 12块色板测量平均值）
尺寸	长X宽X高=440X248X283mm
重量	约13.5kg
供电方式	直流24V,3A电源适配器供电
照明光源寿命	5年大于300万次测量

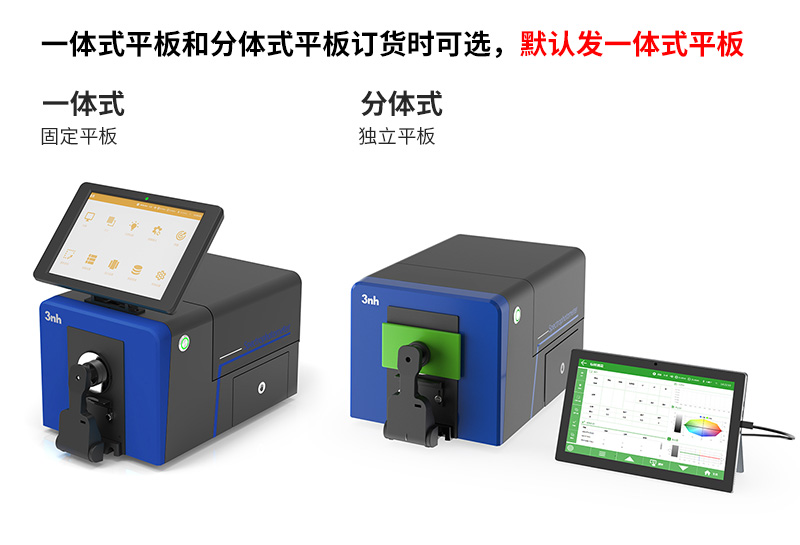

显示屏	10.5吋独立可旋转平板电脑，64G存储空间
接口	USB，蓝牙®5.0
存储数据	64G存储空间，100000条以上（SCI/SCE算一条数据）
语言	简体中文，繁体中文,English,(可定制德语、法语、西班牙语、俄语、日语、泰语、韩语、波兰语、葡萄牙语)
操作温度范围	0~40℃（32~104°F）
存储温度范围	-20~50℃（-4~122°F）
标准附件	电源适配器、说明书、品质管理软件(U盘)、数据线、标准校正板，黑校正盒、透射黑挡板、样品固定架，25.4口径，15口径，8口径，4口径、透射测试夹具组件、比色皿、10.5吋平板电脑
可选附件	倒立支架、培养皿、微孔(4mm)透射测试夹具组件、薄膜夹具
注：	通过连接PC或平板电脑的网络打印机实现测试报告打印，如有变更，恕不另行通知
