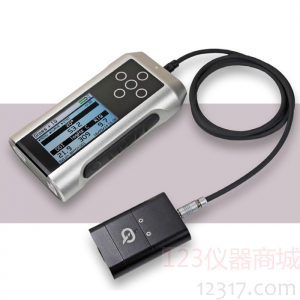

外接探头式光泽仪Rhopoint IQ FLEX 20 及 FLEX 60

Rhopoint IQ FLEX 20 及 FLEX 60 外接探头式光泽仪

Rhopoint IQ FLEX 系列是专为小型部件设计的顶级光泽仪

如同常规 Rhopoint IQ，FLEX 系列可测量外观质量和光从表面反射所形成的曲线。标准光泽仪仅测量样品反射的光量，而对那些会降低表面质量的现象并不敏感。

Rhopoint IQ FLEX 20 将这项技术带入专为棘手表面或小型部件设计的新形式。IQ FLEX 20 传感器拥有小巧外形，与传统光泽仪相比，能够更加高效地测量曲面，且更易于进入较难触及的区域。

IQ FLEX 测量可完全兼容现有的 Rhopoint IQ 系列测到的光泽度和表面结果。

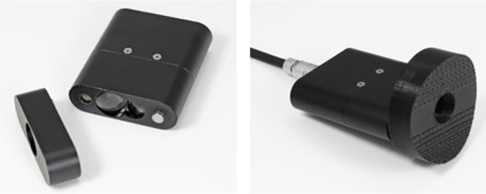

为了在即便是细小的部件测量时能改善性能和重复性，Rhopoint IQ FLEX 20 也能进行客户定制，可配备各种磁附式适配板。

通过使用 3D 打印技术，可通过 CAD 图创建定制测量模具，根据实际应用轻松更换适配板：

可测量小型部件和曲面等更小的尺寸（4mm 和 2mm 直径两种尺寸）

测小型部件、按钮和控制器有更好的重复性

专为在线应用设计的非接触板

针对精密表面，适配板可使用指定的橡胶、毡制品或塑胶。
（注意：适配板定制仅适用于 FLEX 20，不适用于 FLEX 60）

FLEX 型号有 20° (FLEX 20) 或 60° (FLEX 60) 两个角度可选。

先进特性——可实现快速轻松测量

小型测量探头，可测量小型或曲面部件

易于阅读的全彩屏幕，具有自动旋转功能

自带统计功能和图形分析功能

可通过 USB 将测量结果下载到 PC 机，无需安装软件

用户可自定义批次说明名称

可兼容蓝牙

一键测量

2 秒内的快速测量

快速同步测量所有参数

Rhopoint IQ FLEX 可测量

光泽度 • 反射雾影 • DOI • 峰值光泽 • 反射曲线

（注意：由于上述指数仅适用于 20° 光学结构，因此 FLEX 60 生成的除光泽度以外的表面指数均为相对近似值。）

光泽度

测量从表面反射的光量比例。
测量单位：GU

光泽度峰值（峰值光泽）

极窄角度下的光泽度峰值。
测量单位：GU

反射雾影

由表面的细微纹理或残留物导致的乳状反射现象。
测量单位：HU或LogHU

DOI

测量产品在被测反射表面反射成像的清晰程度。
测量范围：0-100，100 为超光滑表面。

反射曲线

此检测仪可显示 17-23° 的表面反射曲线。曲线的形状说明了光如何与表面相互影响。
接近镜面方向的锐曲线说明反射表面高度光滑。

屏幕上的反射曲线显示被反射光的分布情况

屏幕上的图形重点分析了被测量批次的趋势

不同的纹理和形变因其尺寸和频率产生了形状独特的曲线。可将完整的反射信息下载到 PC 机进行进一步分析和比较，无需接口软件。

规格

两种版本可选：FLEX 20 (20°) 或 FLEX 60 (60°)

注意：由于上述标准仅适用于 20° 光学结构，因此 FLEX 60 生成的除光泽度以外的表面指数均为相对近似值。
