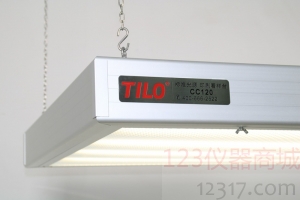

吊式光源箱 印刷看样台CC120-W

一、看样台介绍

标准光源印刷看样台广泛应用在印刷领域，用于准确比对印刷品的颜色偏差。因为不同光源拥有不同的辐射能量，在照射到物品上时，会显现不同的颜色。

印刷生产中的颜色管理，品检员虽然已仔细地对比过货品的颜色，但因为环境光源不标准或与客商所使用的光源不一致，不同光线下所看到的颜色各异，货品色差判定不准确。客商验货时会因为色差超出标准范围而投诉，甚至退货，从而严重影响了公司商誉。

要有效解决上述问题，有用的方法就是在检定货品的颜色时，必须在相同的光源及可控制的条件下进行。例如国际通用标准中常采用人工日光D65作为评定货品颜色的标准光源。

特别是夜班时间，使用标准光源检定货品颜色偏差尤其重要。

印刷看样台同时提供D65、D50、TL84、CWF等光源选择，具备测试同色异谱效应的功能。

二、看样台操作说明

1、将电源线与看样台对接的一头插入看样台的电源插口，看样台电源插口在灯箱顶部，另一头接入市电电源（注意市电电源必须与看样台标示的输入电源相符)。

2、选择一种光源开关按下,对应的光源灯管点亮,同时看样台的计时器开始计时。若要切换光源，可以先把前面光源关掉，再按下需要点亮的光源开关。若需同时开启两种或多种光源，只需同时按下两种或多种光源开关即可。

3、将要检测物品放在台面中间，需要比对两件或两件以上物品的颜色时，应并排摆放在看样台且尽量靠中间位置进行比对。工作时,台面不能放着对工作无关的杂物,以免影响颜色变化。

4、检测完毕，关掉已打开的全部光源灯管开关。下班时间不使用时要将电源关闭，长期不使用时要将电源插头拔出。

5、更换新灯管，灯箱透光玻璃前面有两颗白色帽螺杆，可以把这两颗螺杆旋开，再打开透光玻璃，打开透光玻璃时要轻轻地打开且轻轻地放下。取下需要更换的灯管，再将新灯管装上。注意不同光源,灯管不同位置，不能搞错。

三、看样台日常使用保养注意事项

1、标准光源的使用：光源灯管在点亮30分钟后，色温，显色指数和照度达到更佳状态；如无特别原因，应避免频繁开关、切换灯管,以延长灯管寿命。

2、光源灯管使用寿命：标准光源灯管在使用2000-3000小时以后，色温，显色指数，照度都会衰减，建议及时进行更换，以免影响对色效果。

3、清洁保养：在清洁保养前请拔下电源插头，切断电源，请使用正规的清洁剂擦拭设备，再用干净柔软的布擦净，切忌用水直接冲洗。

四、台式看样台安装方法

零件名称	数量	零件名称	数量
① 后背板	1	⑥ 插管上	2
② 下档	1	⑦顶板	1
③隔板	1	⑧ 上后背板焊接	1
④ 盖板焊接	1	⑨侧片焊接	2
⑤插管	2	⑩ 灯箱	1

安装顺序

1 .把 ⑨ 两片侧片与 ①后背板连接

2 .把 ② 下档与 ⑨ 两片侧片连接

3 .把 ④ 盖板与 ⑨ 两片侧片连接

4.把 ③ 隔板与 ⑨ 两片侧片连接

5.把 ⑤ 两根插管与 ⑨ 两片侧片连接

6 .把 ⑥ 两根插管上与 ⑧上后背板连接，再与⑦顶板连接

7 .把第6步装好上半部，与⑤插管连接

8 .把灯箱挂到两根插管上，用螺丝固定好

9 .安装完毕，接上电源线，打开开关，使用标准光源

五、吊式光源箱安装方法



安装顺序

1、根据直射或斜射的类型，确定好安装的位置；

2、在房顶上相应的位置分别安装 ③，确保安全固定；

3、把② 分别旋装到 ① 背面的铆装螺母内；

4、确认吊射高度，一般为① 灯管距离观察台面110cm左右（+/ -10cm）；

5、根据高度确认好 ④钢丝绳长度，并做好套圈；

6、悬挂：钢丝绳一头套在 ②，另一头套在③ 上，确保水平稳固；

7、接上电源线，打开开关，使用标准光源。

六、 看样台特别注意事项

七、看样台简易故障排除

打开开关光源不亮	1.电源线是否完好插入插座  2.灯管灯座卡位可能松动，转紧  3.灯管是否破损或烧坏，更换灯管
板面反光暗淡	用干净柔软的布擦净
光源计时器不计数	按复位键，重新启动一下

八、质保说明

1、本公司销售的光源产品，从产品到达客户公司之日起保修一年，一年内若有产品质量问题，公司将负责修理或更换。八 质保说明

2、本公司产品都有规范的包装，用户收到货物后，如发现包装或里面产品有损坏，请速与本公司联系，以便我们给你处理。

3、灯管损坏后请更换专业标准光源灯管，本公司长期供应各种原装光源灯管。

4、如有安装或使用上不清楚的问题请直接联系我们的技术工程师。



灯管配件介绍

印刷专用人工日光光源

1.D50 标准光源灯管 模拟Daylight 偏暖日光

◆高显色指数 CRI≥95 或 CRI=98

◆符合ISO 3664:2009 印刷标准观察条件

◆进口印刷机看样台专用光源,Graphica Pro,COLOR proof系列

60cm	18W/950	T8	Graphica Pro	欧洲原装进口
120cm	36W/950	T8	Graphica Pro	欧洲原装进口
150cm	58W/950	T8	Graphica Pro	欧洲原装进口



2.D65 标准光源灯管 模拟Daylight 偏冷日光

◆高显色指数 CRI≥95 或 CRI=98

◆符合ISO 3664:2009 印刷标准观察条件

◆看样台及对色灯箱专用光源, T60+ P60+ CC120等系列

60cm	18W/965	T8	Graphica Pro	欧洲原装进口
120cm	36W/965	T8	Graphica Pro	欧洲原装进口
150cm	58W/965	T8	Graphica Pro	欧洲原装进口

其他常用光源



CWF光源灯管	（4150K，冷白荧光，美国商店光源）
84光源灯管	（4000K，欧洲和日本商店照明光源）
U30光源灯管	（3000K，美洲商店照明光源）
U35光源灯管	（3500K，美国Target百货指定光源）
光源灯管	（紫外光源，用于检测使用荧光和增白染料的产品）
A光源灯泡	（2856K，美式橱窗射灯/家用白炽照明灯，黄色参考光源）
