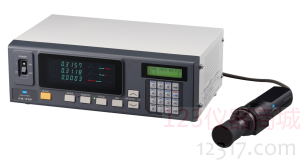

色彩分析仪CA-310

商品详情
商品咨询 ( 0 )

为LED背光的LCD显示器的白平衡调整提供高精度测量，大大提高工作效率

使用我们原有的色彩分析仪CA-210来进行LED背光的LCD显示器白平衡调整，测量得到的色度误差会在∆xy=0.010左右，如果使用新型号的CA-310，同样条件下的测量误差可以控制在∆xy=0.003左右，色彩显示更自然，画面感觉更逼真。

可以将由于LED发光辐射曲线偏移引起的测量误差减小到传统型号的1/3以下

即使同一批次的LED背光的发光辐射曲线，也会经常有所不同，在其波峰处约有10nm左右的偏移现象。如果使用传统的色彩分析仪来测量调整这种特性屏幕的白平衡，在xy色度上引起的误差可能要接近0.010左右。但如果使用CA-310，同样条件下的色度误差会减小到0.003左右，约为原来的1/3，大大提高了测量精度和稳定性。

LED背光辐射曲线偏移现象

LCD背光的测量误差

*: 使用CA-310测量波峰不同的LED背光的显示器，进行用户校准后，偏移量不同的屏幕得到不同的测量误差（与真值间的差异）

即使在0.005cd/m²的极端低亮度下，也能保证高速测量

降低信噪技术的运用，使得即使在0.005cd/m²的低亮度下，也能做到4次/秒的测量速度。这对于追求100,000：1高对比度^※（高对比度显示带来的直接效果是更真实、清晰的画面）的生产厂家而言非常有吸引力。另外，当亮度大于2cd/m²的时候，测量速度甚至可以达到20次/秒。

*: 更高亮度为500cd/m² 时

探头类型表

此表包含了各类显示设备的大多数常见的发光方式。

*一些特定发光方式的显示器是无法测量的，您可以联系近的日本代表处了解详细情况。
比如，下列显示设备是无法使用此型号仪器进行测量的：

使用PWM等来控制亮度的显示器
背光为间歇性发光的显示器
每帧均为黑的显示器

	推存
	可测，但建议使用标记为的探头
	不可测

CA-310 探头

LED 通用测量探头

LED 闪烁度测量探头

Ø27 探头
CA-PU32(2m)
CA-PU35(5m)

Ø10 探头
CA-PSU32(2m)
CA-PSU35(5m)

Ø27 探头
CA-P32(2m)
CA-P35(5m)

Ø10 探头
CA-PS32(2m)
CA-PS35(5m)

不同的显示类型

透射式/半透射式 LCD

有源驱动

无源驱动

背投设备

LCD

有源驱动

无源驱动

DLP

CRT

OLED

有源驱动

^※

无源驱动

PDP

FED

(LED 闪烁测量头及小LCD闪烁测量头不适用于测量CRT系列。 )

主要规格

类别		CA-310 (LED 闪烁度探头 Ø27)	CA-310 (LED 闪烁度探头 Ø10)
传感器		硅光元件
测量口径		Ø27 mm	Ø10 mm
受光角		±2.5°	±5°
测量距离		30±10mm	30±5mm
显示范围	亮度	0.0001-1000 cd/m²	0.0001-3000 cd/m²
显示范围	色度	可显示为4位或3位小数（可选择）
亮度	测量范围	0.0050-1000 cd/m²	0.0150-3000 cd/m²
	精度 (白场)^*1	10.00-1000 cd/m² 0.0050-0.0999 cd/m² 0.1000-0.9999 cd/m² ±2%±0.0010 cd/m² ±4%±0.0015 cd/m² ±3%±0.0010 cd/m²	30.00-3000 cd/m² 0.0150-0.2999 cd/m² 0.3000-29.99 cd/m² ±2%±0.0030 cd/m² ±4%±0.0045 cd/m² ±3%±0.0030 cd/m²
	重复性(2δ)^*1	1.000-1000 cd/m² 0.0050-0.0999 cd/m² 0.1000-0.9999 cd/m² 0.1%+0.0010 cd/m² 1% + 0.0010 cd/m² 0.2% + 0.0010 cd/m²	3.000-3000 cd/m² 0.0150-0.2999 cd/m² 0.3000-2.999 cd/m² 0.1% + 0.0030 cd/m² 1% + 0.0030 cd/m² 0.2% + 0.0030 cd/m²
色度	测量范围	0.0500-1000 cd/m²	0.1500-3000 cd/m²
	精度^*1 (温度:23°C±2°C, 相对湿度: (40±10)%)	20.00-100 cd/m² 0.0500-4.999 cd/m² 5.000-19.99 cd/m² 120 cd/m² ±0.003 适用于白场 ±0.005 适用于白场 ±0.004 适用于白场 ±0.002 适用于白场 (±0.004 适用于单色)^*2	60.00-3000 cd/m² 0.1500-14.99 cd/m² 15.00-59.99 cd/m² 120 cd/m² ±0.003 适用于白场 ±0.005 适用于白场 ±0.004 适用于白场 ±0.002 适用于白场 (±0.004 适用于单色)^*2
	重复性(2δ)^*1	0.5000-1000 cd/m² 0.0500-0.0999 cd/m² 0.1000-0.1999 cd/m² 0.2000-0.4999 cd/m² 0.001 0.010 0.004 0.002	1.500-3000 cd/m² 0.1500-0.2999 cd/m² 0.3000-0.5999 cd/m² 0.6000-1.499 cd/m² 0.001 0.010 0.004 0.002
闪烁度对比度模式	测量范围	5 cd/m²或以上	15 cd/m²或以上
	显示范围	0.0~999.9%
	精度	±1 % (闪烁度频率: 30 Hz AC/DC 10% 正弦波) ±2 % (闪烁度频率: 60 Hz AC/DC 10% 正弦波)
	重复性 (2δ)	1 % (闪烁度频率: 20-65 Hz AC/DC 10% 正弦波)
闪烁度JEITA模式^※3	测量范围	5 cd/m²或以上	15 cd/m²或以上
	精度	±0.5 dB (闪烁度频率:30 Hz AC/DC 10%正弦波)
	重复性 (2δ)	0.3 dB (闪烁度频率:30 Hz AC/DC 10%正弦波)
测量速度^※4	xyL_V	0.0050-0.0999 cd/m² 0.1000-1.999 cd/m² 2.000-1000 cd/m² 4(3.5) 次/秒 5(4.5) 次/秒 20(17) 次/秒	0.0150-0.2999 cd/m² 0.3000-5.999 cd/m² 6.000-3000 cd/m² 4(3.5) 次/秒 5(4.5) 次/秒 20(17) 次/秒
	闪烁度对比度	16(16)次/秒
	闪烁度JEITA ^*3	0.5 (0.3)次/秒^*5
	数字	xyL_V, T∆uvL_V, RGB analyze, XYZ, u'v'L_V, 闪烁度 (对比度模式)^*3
	模拟	∆x∆y∆L_V, R/G B/G∆G, ∆R B/R G/R, 闪烁度 (对比度模式)^※3
	LCD	2 行16位显示(带背光)
同步模式		NTSC, PAL, EXT, UNIV, INT
被测屏同步频率范围		垂直同步频率: 40-200 Hz (亮度色度测量)，40-130 Hz (闪烁度测量)
记忆通道数		100通道
分析仪模式		标准功能
接口		USB，RS-232C（38400 bps或以下）
多探头扩充		更多5个测量（使用4个探头扩展板CA-B15）
工作温度/湿度范围		温度: 10-28°C，相对湿度70%或以下，无凝露亮度变化范围: 白场读数的 ±2% 色度变化范围: 白场读数的 ±0.002，测量日本标准 LCD 单色^*1，120 cd/m²，23°C，40%湿度时，读数的 ±0.006
存放温度范围		0-28°C: 相对湿度70%或以下，无凝露 28-40°C: 相对湿度40%或以下，无凝露
输入电压范围		100-240V~, 50-60 Hz, 50 VA
尺寸/重量	主机	340(W)×127(H)×216(D) mm/3.58 kg
尺寸/重量	探头	Ø49×208 mm / 530 g	Ø49×236 mm / 550 g

类别		CA-310 (LED 通用探头 Ø27)	CA-310 (LED 通用探头 Ø10)
传感器		硅光元件
测量口径		Ø27 mm	Ø10 mm
受光角		±2.5°	±5°
测量距离		30±10mm	30±5mm
显示范围	亮度	0.0001-1000 cd/m²	0.0001-3000 cd/m²
显示范围	色度	可显示为4位或3位小数（可选择）
亮度	测量范围	0.0050-1000 cd/m²	0.0150-3000 cd/m²
	精度 (白场)^*1	10.00-1000 cd/m² 0.0050-0.0999 cd/m² 0.1000-0.9999 cd/m² ±2%±0.0010 cd/m² ±4%±0.0015 cd/m² ±3%±0.0010 cd/m²	30.00-3000 cd/m² 0.0150-0.2999 cd/m² 0.3000-29.99 cd/m² ±2%±0.0030 cd/m² ±4%±0.0045 cd/m² ±3%±0.0030 cd/m²
	重复性 (2δ)^*1	1.000-1000 cd/m² 0.0050-0.0999 cd/m² 0.1000-0.9999 cd/m² 0.1%+0.0010 cd/m² 1% + 0.0010 cd/m² 0.2% + 0.0010 cd/m²	3.000-3000 cd/m² 0.0150-0.2999 cd/m² 0.3000-2.999 cd/m² 0.1% + 0.0030 cd/m² 1% + 0.0030 cd/m² 0.2% + 0.0030 cd/m²
色度	测量范围	0.0500-1000 cd/m²	0.1500-3000 cd/m²
	精度^*1 (温度:23°C±2°C, 相对湿度: (40±10)%)	20.00-1000 cd/m² 0.0500-4.999 cd/m² 5.000-19.99 cd/m² 120 cd/m² ±0.003 适用于白场 ±0.005 适用于白场 ±0.004 适用于白场 ±0.002 适用于白场 (±0.004 适用于单色)^*2	60.00-3000 cd/m² 0.1500-14.99 cd/m² 15.00-59.99 cd/m² 120 cd/m² ±0.003 适用于白场 ±0.005 适用于白场 ±0.004 适用于白场 ±0.002 适用于白场 (±0.004 适用于单色)^*2
	重复性 (2δ)^*1	0.5000-1000 cd/m² 0.0500-0.0999 cd/m² 0.1000-0.1999 cd/m² 0.2000-0.4999 cd/m² 0.001 0.010 0.004 0.002	1.500-3000 cd/m² 0.1500-0.2999 cd/m² 0.3000-0.5999 cd/m² 0.6000-1.499 cd/m² 0.001 0.010 0.004 0.002
闪烁度对比度模式	测量范围	-
	显示范围	-
	精度	-
	重复性 (2δ)	-
闪烁度JEITA模式^*3	测量范围	-
	精度	-
	重复性 (2δ)	-
测量速度^*4	xyL_V	0.0050-0.0999 cd/m² 0.1000-1.999 cd/m² 2.000-1000 cd/m² 4(3.5) 次/秒 5(4.5) 次/秒 20(17) 次/秒	0.0150-0.2999 cd/m² 0.3000-5.999 cd/m² 6.000-3000 cd/m² 4(3.5) 次/秒 5(4.5) 次/秒 20(17) 次/秒
	闪烁度对比度	-
	闪烁度JEITA ^*3	-
	数字	xyLv, T∆uvLv, RGB分析, XYZ, u'v'Lv
	模拟	∆x∆y∆Lv, R/G B/G∆G, ∆R B/R G/R
	LCD	2 行16位显示(带背光)
同步模式		NTSC, PAL, EXT, UNIV, INT
被测屏同步频率范围		垂直同步频率: 40-200 Hz
记忆通道数		100通道
分析仪模式		标准功能
接口		USB，RS-232C（38400 bps或以下）
多探头扩充		更多5个测量（使用4个探头扩展板CA-B15）
工作温度/湿度范围		温度: 10-28°C，相对湿度70%或以下，无凝露亮度变化范围: 白场读数的 ±2% 色度变化范围: 白场读数的 ±0.002，测量日本标准 LCD 单色 ^*1，120 cd/m²，23°C，40%湿度时，读数的 ±0.006
存放温度范围		0-28°C: 相对湿度70%或以下，无凝露 28-40°C: 相对湿度40%或以下，无凝露
输入电压范围		100-240V~, 50-60 Hz, 50 VA
尺寸/重量	主机	340(W)×127(H)×216(D) mm/3.58 kg
尺寸/重量	探头	Ø49×208 mm / 530 g	Ø49×236 mm / 550 g

*1: 在日本标准条件下（标准LCD，6500K和9300K）。
*2: 在白场亮度为120 cd/m²时测量单色亮度。
*3: 闪烁度（JEITA模式）测量仅在SDK软件下支持。
*4: 测量探头连接P1口，使用USB接口（波特率：38400）。
*5: 使用日本计算机测量（P3-600MHz）。
