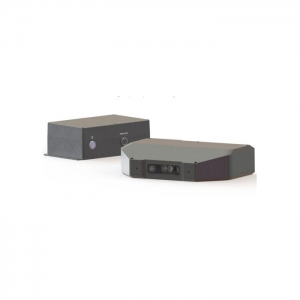

FluxData FD-MA1045IL在线式双通道多角度色差测量仪

FluxData FD-MA1045IL是一种双角度分光测色仪，设计用于测量10度和45度光照下材料的反射外观。内联系统利用多个分光光度计提供快速测量，以捕获表面的直接镜面反射和散射光，并补偿随时间变化的照明。该系统的光学机械部件经过精心挑选，以确保该系统在工厂环境中具有良好的稳定性，并集成到自动化解决方案中。

工作原理：

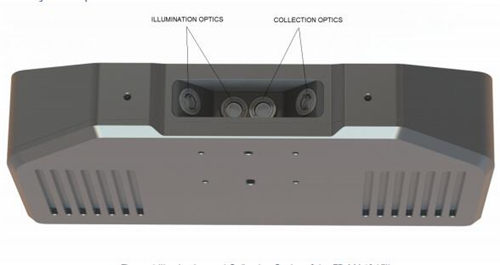

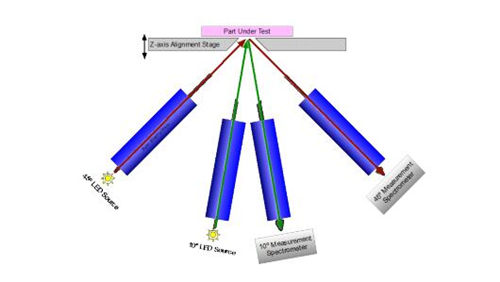

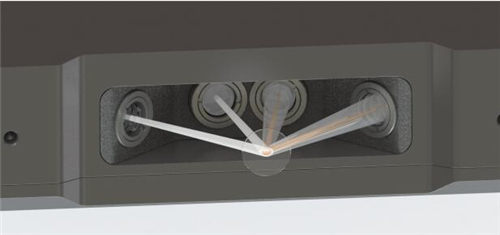

FD-MA1045IL使用多个光源和分光计捕捉样品表面反射和散射的照明。如下图所示，照明和采集光学元件与样品表面上的单个点对齐。被测部件或仪器被移动到这些光学元件的会聚点处。通过对照明和测量的不同组合进行排序，它可以快速表征样品的外观，以达到质量和过程控制的目的。反射数据(相对于一个反射镜或漫射器)以及CIELAB颜色坐标都会被计算出来，并从收集的光谱中输出。

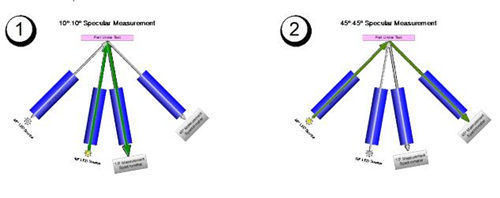

镜面反射：

为了测量光滑光亮表面的直接镜面反射，fd-ma1045il依次用10度LED光源照明，用10度测量光谱仪捕捉，然后用45度LED光源照明，用45度测量光谱捕捉。仪表。使用三级测量分光计进一步补偿这些测量值，以校正光照的微小变化。

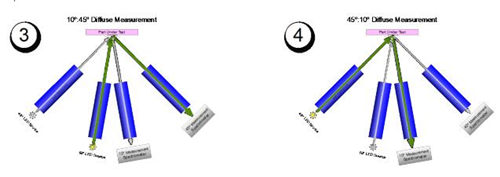

漫反射比：

为了测量样品的漫反射比，使用10度光源照亮样品，并用45度测量光谱仪捕获与正常情况相对的45度散射光。

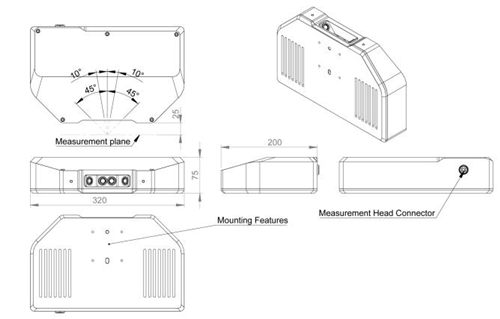

FD-MA1045IL产品规格：

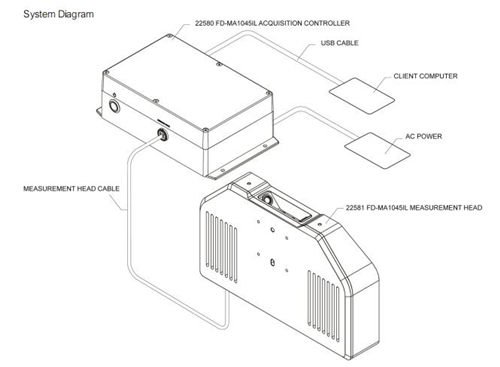

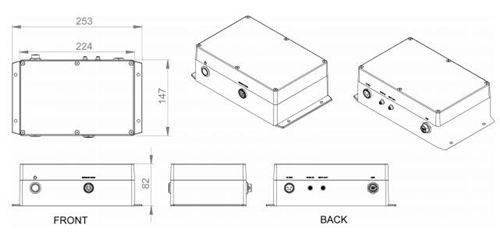

采集控制器：

FD-MA1045IL应用：

应用于色差检测和产品色彩一致性检测(GRR)。

FD-MA1045IL使用多个光源和分光计捕捉样品表面反射和散射的照明。如下图所示，照明和采集光学元件与样品表面上的单个点对齐。被测部件或仪器被移动到这些光学元件的会聚点处。通过对照明和测量的不同组合进行排序，它可以快速表征样品的外观，以达到质量和过程控制的目的。反射数据(相对于一个反射镜或漫射器)以及CIELAB颜色坐标都会被计算出来，并从收集的光谱中输出。
